Generatore del gas naturale di CHP del generatore del gas di 1200KW Baudouin CNG

Descrizione di prodotto

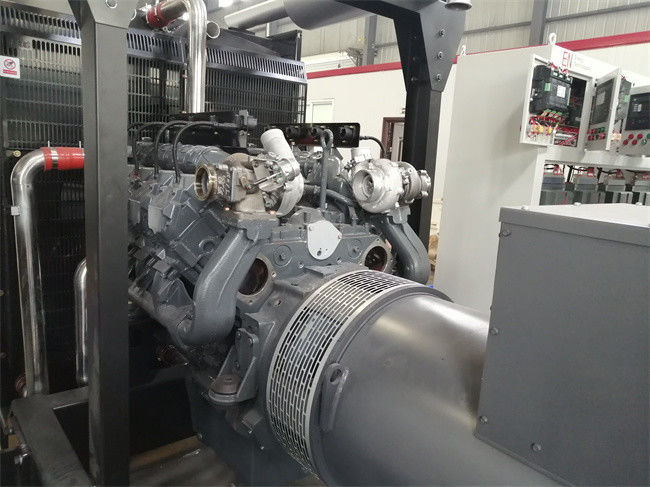

1200 generatore del gas di CHP di chilowatt Baudouin Natural Gas Engine (CHP) CNG

1,1 bisogni del progetto

1.1.1 tensione in uscita: 400kV

Frequenza: 50Hz

Fattore di potenza: 0,9 e sopra.

1.1.2 modo di funzionamento: Isolato e sincronizzato. I generatori sono avviati dalla partenza nera di potere 24V, nessun'alimentazione elettrica esterna è richiesto.

1.1.3. Altri requisiti: I generatori saranno in baldacchino con il sistema di raffreddamento orizzontale ed i fan elettrici. I dispositivi d'avvertimento di perdita del gas sono necessari.

1,2 composizione & potere calorifico nel gas

Il rifornimento quotidiano del gas naturale è di 60000 metri cubici al giorno. Tuttavia, la pressione del gas non è chiara. I gruppi elettrogeni hanno bisogno della pressione del gas naturale intorno alla composizione nel gas naturale 20-50kPa.G come seguire:

Composizione nel gas naturale della tabella 1-1

Tipo di gas	Le percentuali di talpa	Osservazioni
CH4	84,94%
C2H6	4,85%
C3H8	1,81%
C4H10	0,72%
C5H12plus	2,81%
N2	4,38%
L'AR	0,05%
Lui	0,03%
H2	0,6%
CO2	0,08%

Il potere calorifico del gas naturale è intorno a ³ 40.6MJ/Nm. Il generatore del gas può, secondo la variante della composizione del gas, automaticamente regola la concentrazione nel gas naturale e la sincronizzazione dell'accensione per accertarsi del funzionamento affidabile ed efficiente del generatore stesso.

2. Generatori del gas

I motori a gas di Weichai 16M33D1280NG e gli alternatori del alte ECO46 del mecc sono selezionati. In un baldacchino, un generatore del gas 1.2MW, un sistema di raffreddamento di orizzontale ed un sistema di controllo è integrato. Il baldacchino è prova del gattino e della sabbia. La progettazione di controllo di zona di temperatura permette al generatore normalmente è azionata alla gamma di temperature -30℃ a 50℃.

La capacità totale della centrale elettrica è 12MW e tutti i generatori si combinano. C'è ne dei generatori possono essere insieme di sostegno che permette allo spostamento urgente di qualunque altro generatore. Un commutatore dell'isolato è installato per ciascuno del generatore che isolerà tutto il generatore del gas se necessario.

Modello del generatore: EW-1200NGB-1/4A.

Progettazione del generatore del gas 1.2MW

3,1 baldacchino

I 30 piedi di baldacchino di lunghezza esclusivamente è progettato per il generatore 1.2MW. La superficie è ricoperta da poliuretano che è brillante ed usura-resistere. Nel baldacchino, c'è gabinetto di controllo, la cabina del generatore, presa d'aria/sistema filtro di uscita. Sulla cima del baldacchino, c'è sistema di raffreddamento orizzontale. L'approvvigionamento di gas è messo ad un'estremità ed il cavo elettrico è collegato da un'altra estremità. Questa disposizione conclude l'accordo del tubo e del cavo di gas del sito facile e conveniente.

3,2 motore a gas

Il motore a gas di Baudouin 16M33D1289NG è selezionato. Il motore a gas profondamente è sviluppato nei sistemi di controllo del combustibile per migliorare la sua adattività elettrica di efficienza, dell'affidabilità e del combustibile per determinate condizioni di lavoro. Lo sviluppo anche dare considerazione per la risposta, l'economia del combustibile, l'affidabilità e la sicurezza dinamiche.

Il motore a gas provato è controllato dal sistema di controllo importato dell'magra-ustione del fine-ciclo del gas che comprende l'ultimo sistema di controllo di Woodward, il sistema di accensione intelligente di Hoerbiger, l'alta sovralimentazione efficiente di ABB, l'accensione di consolidamento in-dipendente del singolo cilindro, il sistema di regolamento della velocità elettrica, sistema di controllo del fine-ciclo del combustibile, il sistema dell'autoadattamento dell'ambiente e l'auto diagnosticano ed il sistema di protezione. Tutti questi sistemi assicureranno il controllo accurato ed affidabile del motore a gas ed assicureranno le sue prestazioni economiche, dinamiche ed ambientali. I sistemi inoltre sono ottimizzati dalla nostra società per raggiungere l'alte affidabilità ed efficienza.

3,3 sistema di raffreddamento

Il controllo elettrico del fine-ciclo della capacità di raffreddamento ad acqua del sistema di raffreddamento di orizzontale massimo minimo della temperatura, su efficienti, di potere basso di fan, del refrigeratore e del rivestimento è fornito per permettere al generatore che è utilizzato nella temperatura ambiente differente.

Parametri del sistema di raffreddamento della Tabella 3-1:1.2MW

	Radiatore del rivestimento	Radiatore del refrigeratore
Temperatura ambiente progettata	50℃	45℃
Potere di raffreddamento progettato	960kW	130kW
ridondanza di raffreddamento 1200kW	115%	122%
ridondanza 1100kWCooling	128%	139%
ridondanza 1000kWCooling	143%	155%
Superficie radiante	≥670㎡	≥505㎡
Materiali	Tubi di rame/alette di rame	Tubi di rame/alette di rame
Temperatura ambiente applicata	-30℃~50℃	-30℃~45℃

3,4 alternatore

Il generatore sincrono senza spazzola di corrente alternata di Mecc Alte ECO46 con rinforzare le componenti commoventi è selezionato per migliorare la resistenza degli alternatori per caricare l'impatto e l'interferenza e per accertarsi della sua operazione affidabile e stabile a lungo termine.

3,5 sistema di controllo del gruppo elettrogeno

Il sistema di controllo del generatore è DEIF che il sistema di controllo intelligente del generatore che realizza l'inizio automatico, si accelera, accendendo, assegnazione del carico e parallela, la separazione del freno, raffreddarsi e fermata. Il sistema di controllo telecomandato ed è inoltre disponibile.

3,6 parametri tecnici del generatore del gas

Parametri tecnici della tabella 3-2 per il generatore del gas 1.2MW/400V

S.N	Oggetto	Parametri
1	Gruppo elettrogeno	Generatore del gas 1.2MW con il baldacchino
1,1	Modello del generatore	EW-1200NGB-1/4A
1,2	Potere stimato	1200kW
1,3	Corrente nominale	2165A
1,4	Tensione nominale	230/400V
1,5	Frequenza nominale	50Hz
1,6	Modo di partenza	Inizio elettrico di DC24V
1,7	Regolamento di velocità	Regolamento elettrico
1,8	Controllo del combustibile	Magra-ustione, controllo del Fine-ciclo
1,9	Accensione	Accensione In-dipendente dell'alta energia cilindro elettrico di controllo del singolo
1,10	Controllo del gruppo elettrogeno	Partenza/fermata del Un-bottone
1,11	Consumo del lubrificante	≤0.2g/kWh
1,12	Efficienza elettrica	≥40.1% (carico di 80%~100%)
1,13	Dimensioni	9000×3000×2900mm (altezza dopo installazione 4500mm)
1,14	Peso netto	14900kg
2	Motore
2,1	Marca	Weichai/Baudouin
2,2	Modello	16M33D1280NG
2,3	Spostamento	52.3L
2,4	Presa d'aria	Turbocharge, refrigeratore forzato, struttura della Quattro-valvola
2,5	RPM stimato	1500r/min
2,6	Raffreddamento	Refrigeratore acqua aria, raffreddamento ad acqua forzato
2,7	Lubrificazione	Lubrificazione a bagno di olio forzata
2,8	Efficienza termica del motore	42%
3	Alternatore
3,1	Marca	Alte di Mecc
3,2	Modello	ECO46 1S4A
3,3	Fattore di potenza	0,8 (ritardo)
3,4	Generazione dell'efficienza	95,3%
3,5	Capacità dell'alternatore	1500kVA
3,6	Fase	cavo trifase 4
3,7	Grado dell'isolamento	H
3,8	Grado di protezione	IP23
4	Sistema di controllo del gruppo elettrogeno
4,1	Marca	Deif
4,2	Modello	AGC200
4,3	Funzioni	partenza del Un-bottone/fermata, pannello dati, registrazione, protezione e monitoraggio ecc.
4,4	Displayer	RPM/pressione del lubrificante/temperatura dell'acqua che esegue distribuzione di carico corrente di potere reattivo di potere attivo di frequenza di tensione di ore ecc
4,5	Funzioni di protezione	Controllo in modo allarmante ed automatico per la temperatura dell'alta marea, la pressione bassa del lubrificante, sopra velocità, sovracorrente, minimo di tensione di AC/DC/livello, cortocircuito ecc
5	Baldacchino	Baldacchino antipolvere con ventilazione di pressione positiva
1. I dati sono basati su potere calorifico su o al di sopra di gas naturale 35.88MJ/Nm3 che si conformano alle norme ISO8528/1, ISO3046/1 e BS5514/1. 2. I dati tecnici hanno acquistato nelle condizioni normali: pressione barometrica: 100kPa, temperatura ambiente: 25°C, umidità relativa: 30%. 3. Nelle condizioni normali i dati si conformano all'iso standard 3046/1evaluation di BACCANO. La tolleranza stimata del consumo del gas naturale è all'interno di ±5%. 4. Il fattore di potenza è 0,8 e sopra. 5. Il vapore Nox contende ≤500ppm;

• Funzioni del generatore del gas
• Modello di partenza

I generatori del gas sono avviati dalla batteria di CC 24V. Nessun'altra alimentazione elettrica diesel di griglia o del generatore ha avuto bisogno di.

• Fermata emergente

C'è fermata emergente manuale e arresto di emergenza automatico di guasto in caso di perdita del gas naturale, sovracorrente ecc.

• Controllo del generatore del gas

il controllo del Un-bottone, l'adeguamento automatico di rapporto aria-carburante, il controllo automatico di fattore di potenza, l'aumento automatico del carico e la diminuzione possono essere realizzati sul generatore.

Sistema di controllo del generatore: Il gabinetto di controllo ha un displayer. Nel gabinetto, ci sono regolatori, i relè, i fusibili, metri, regolanti i bottoni, gli indicatori ed il tasto di arresto emergente per verificare e controllare il processo di lavoro del generatore.

• Protezione del generatore nel caso di guasto

Il sistema di controllo ha le funzioni della protezione e alarmings sani/leggeri per il carico eccessivo, sopra la corrente, il cortocircuito, il potere inverso, il underfrequency, il overfrequency, il undervoltage, la sovratensione, sopra la velocità ecc.

Per i leggeri guasti come temperatura elevata di acqua di raffreddamento, la pressione bassa del lubrificante, sopra il carico, la partenza di venire a mancare, là sarà leggera e la fermata in modo allarmante ed automatica o manuale sana è permessa.

Per guasto severo come temperatura elevata del motore, della pressione bassa del lubrificante, sopra la velocità ecc, si fermerà automaticamente ed allarmando sarà spedito.

• Termini per l'operazione del generatore
  • Requisito del gas naturale
    • Al gas naturale di potere stimato la pressione alla flangia dell'entrata sarà all'interno di 20kPa≥P≥50kPa.
    • Al tubo adduttore del gas naturale di potere stimato l'identificazione sarà DN80 o sopra.
    • Al gas dell'operazione normale il potere calorifico è ³ 40.6MJ/Nm, considerante tutte le altre circostanze, il tasso del rifornimento del gas naturale sarà 2500Nm ³ /h o sopra (calcolato al carico 10MW).

Tabella 5-1: Composizioni richieste per gas naturale

Tipo di gas	Oggetto	Requisito
Gas naturale	³ di potere calorifico MJ/Nm	≥34
	Contenuto CH4 da volume %	≥82
	³ globale dello zolfo mg/Nm	≤200
	³ del contenuto mg/Nm di H2S	≤15
	Μm di dimensione delle particelle dell'impurità	<5
	Contenuto del ³ dell'impurità g/m	≤0.03

Nota: Ci sarà effetto al motore se il gas naturale non è come richiesto.

• Liquido refrigerante

Ogni motore sarà riempito di 560L del liquido refrigerante. Il liquido refrigerante sarà ruggine, ossidazione e congelarsi resistenti e conterrà il glicol. Requisito esatto come tavola seguente.

Requisito del liquido refrigerante della tabella 5-2

Temperatura ambiente	Percentuale del liquido refrigerante
	Percentuale del volume del glicol	Percentuale del volume dell'acqua
≥5°	0	100
-10°C~5°C	33	67
-26°C~-10°C	50	50
-35°C~-26°C	56	44

5,3 lubrificante

Ogni motore sarà riempito per la prima volta di 190 litri di lubrificante e ciascuno sostituire il volume sarà di 170 litri. Il lubrificante esclusivo del motore del gas (CNG/LNG) si aggiungerà.

Modello del lubrificante contro la temperatura ambiente come tavola seguente

Tabella 5-3: Codice del lubrificante e temperatura corrispondente

Codice del lubrificante	Gamma di temperatura ambiente
15W/40	-20℃~40℃
10W/40	-25℃~40℃
5W/40	-30℃~40℃
0W/40	-35℃~40℃

5,4 temperatura ambiente & umidità

I gruppi elettrogeni sono per la temperatura ambiente -30℃~50℃; Se la temperatura ambiente è sopra 40℃, il potere stimato del generatore diminuirà. L'aumento di temperatura ambiente ogni 5℃, potere stimato del gruppo elettrogeno farà diminuire 5%.

L'umidità permessa massima è 95%. Quando l'umidità è superiore a 30%, avrà effetto sul generatore.

5,5 altitudine

Il gruppo elettrogeno ha conceduto l'altitudine è non non più di 3000m; se l'altitudine è superiore a 1000m, il potere stimato diminuirà da 3% per ogni aumento di altitudine di 500 m.

• Garanzia di qualità

Il periodo di garanzia sarà a 12 mesi a partire dalla data di EXW o da 3000 ore dell'operazione, qualunque viene in primo luogo. Il produttore fornirà agli ingegneri del compratore del manuale e del treno dell'utente del generatore del gas. Tutti i danni causati tramite il misoperation o l'operazione impropria saranno la responsabilità del compratore.
