Generatore di corrente di CHP del biogas di 1200KW Baudouin Industrial Natural Gas Generator CBM
I motori a gas di Weichai 16M33D1280NG e gli alternatori del alte ECO46 del mecc sono selezionati. In un baldacchino, un generatore del gas 1.2MW, un sistema di raffreddamento di orizzontale ed un sistema di controllo è integrato. Il baldacchino è prova del gattino e della sabbia. La progettazione di controllo di zona di temperatura permette al generatore normalmente è azionata alla gamma di temperature -30℃ a 50℃.
La capacità totale della centrale elettrica è 12MW e tutti i generatori si combinano. C'è ne dei generatori possono essere insieme di sostegno che permette allo spostamento urgente di qualunque altro generatore. Un commutatore dell'isolato è installato per ciascuno del generatore che isolerà tutto il generatore del gas se necessario.
Modello del generatore: EW-1200NGB-1/4A.
Progettazione del generatore del gas 1.2MW
Baldacchino
I 30 piedi di baldacchino di lunghezza esclusivamente è progettato per il generatore 1.2MW. La superficie è ricoperta da poliuretano che è brillante ed usura-resistere. Nel baldacchino, c'è gabinetto di controllo, la cabina del generatore, presa d'aria/sistema filtro di uscita. Sulla cima del baldacchino, c'è sistema di raffreddamento orizzontale. L'approvvigionamento di gas è messo ad un'estremità ed il cavo elettrico è collegato da un'altra estremità. Questa disposizione conclude l'accordo del tubo e del cavo di gas del sito facile e conveniente.

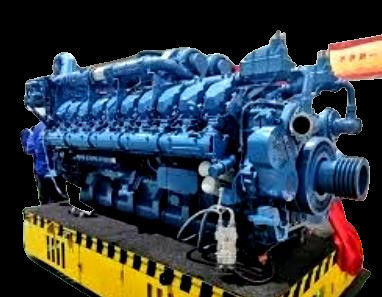

Motore a gas
Il motore a gas di Baudouin 16M33D1289NG è selezionato. Il motore a gas profondamente è sviluppato nei sistemi di controllo del combustibile per migliorare la sua adattività elettrica di efficienza, dell'affidabilità e del combustibile per determinate condizioni di lavoro. Lo sviluppo anche dare considerazione per la risposta, l'economia del combustibile, l'affidabilità e la sicurezza dinamiche.
Il motore a gas provato è controllato dal sistema di controllo importato dell'magra-ustione del fine-ciclo del gas che comprende l'ultimo sistema di controllo di Woodward, il sistema di accensione intelligente di Hoerbiger, l'alta sovralimentazione efficiente di ABB, l'accensione di consolidamento in-dipendente del singolo cilindro, il sistema di regolamento della velocità elettrica, sistema di controllo del fine-ciclo del combustibile, il sistema dell'autoadattamento dell'ambiente e l'auto diagnosticano ed il sistema di protezione. Tutti questi sistemi assicureranno il controllo accurato ed affidabile del motore a gas ed assicureranno le sue prestazioni economiche, dinamiche ed ambientali. I sistemi inoltre sono ottimizzati dalla nostra società per raggiungere l'alte affidabilità ed efficienza.
Sistema di raffreddamento
Il controllo elettrico del fine-ciclo della capacità di raffreddamento ad acqua del sistema di raffreddamento di orizzontale massimo minimo della temperatura, su efficienti, di potere basso di fan, del refrigeratore e del rivestimento è fornito per permettere al generatore che è utilizzato nella temperatura ambiente differente.
Parametri del sistema di raffreddamento della Tabella 3-1:1.2MW
| |
Radiatore del rivestimento |
Radiatore del refrigeratore |
| Temperatura ambiente progettata |
50℃ |
45℃ |
| Potere di raffreddamento progettato |
960kW |
130kW |
| ridondanza di raffreddamento 1200kW |
115% |
122% |
| ridondanza 1100kWCooling |
128% |
139% |
| ridondanza 1000kWCooling |
143% |
155% |
| Superficie radiante |
≥670㎡ |
≥505㎡ |
| Materiali |
Tubi di rame/alette di rame |
Tubi di rame/alette di rame |
| Temperatura ambiente applicata |
-30℃~50℃ |
-30℃~45℃ |
Alternatore
Il generatore sincrono senza spazzola di corrente alternata di Mecc Alte ECO46 con rinforzare le componenti commoventi è selezionato per migliorare la resistenza degli alternatori per caricare l'impatto e l'interferenza e per accertarsi della sua operazione affidabile e stabile a lungo termine.
Sistema di controllo del gruppo elettrogeno
Il sistema di controllo del generatore è DEIF che il sistema di controllo intelligente del generatore che realizza l'inizio automatico, si accelera, accendendo, assegnazione del carico e parallela, la separazione del freno, raffreddarsi e fermata. Il sistema di controllo telecomandato ed è inoltre disponibile.
Parametri tecnici del generatore del gas
Parametri tecnici per il generatore del gas 1.2MW/400V
| S.N |
Oggetto |
Parametri |
| 1 |
Gruppo elettrogeno |
Generatore del gas 1.2MW con il baldacchino |
| 1,1 |
Modello del generatore |
EW-1200NGB-1/4A |
| 1,2 |
Potere stimato |
1200kW |
| 1,3 |
Corrente nominale |
2165A |
| 1,4 |
Tensione nominale |
230/400V |
| 1,5 |
Frequenza nominale |
50Hz |
| 1,6 |
Modo di partenza |
Inizio elettrico di DC24V |
| 1,7 |
Regolamento di velocità |
Regolamento elettrico |
| 1,8 |
Controllo del combustibile |
Magra-ustione, controllo del Fine-ciclo |
| 1,9 |
Accensione |
Accensione In-dipendente dell'alta energia cilindro elettrico di controllo del singolo |
| 1,10 |
Controllo del gruppo elettrogeno |
Partenza/fermata del Un-bottone |
| 1,11 |
Consumo del lubrificante |
≤0.2g/kWh |
| 1,12 |
Efficienza elettrica |
≥40.1% (carico di 80%~100%) |
| 1,13 |
Dimensioni |
9000×3000×2900mm (altezza dopo installazione 4500mm) |
| 1,14 |
Peso netto |
14900kg |
| 2 |
Motore |
| 2,1 |
Marca |
Weichai/Baudouin |
| 2,2 |
Modello |
16M33D1280NG |
| 2,3 |
Spostamento |
52.3L |
| 2,4 |
Presa d'aria |
Turbocharge, refrigeratore forzato, struttura della Quattro-valvola |
| 2,5 |
RPM stimato |
1500r/min |
| 2,6 |
Raffreddamento |
Refrigeratore acqua aria, raffreddamento ad acqua forzato |
| 2,7 |
Lubrificazione |
Lubrificazione a bagno di olio forzata |
| 2,8 |
Efficienza termica del motore |
42% |
| 3 |
Alternatore |
| 3,1 |
Marca |
Alte di Mecc |
| 3,2 |
Modello |
ECO46 1S4A |
| 3,3 |
Fattore di potenza |
0,8 (ritardo) |
| 3,4 |
Generazione dell'efficienza |
95,3% |
| 3,5 |
Capacità dell'alternatore |
1500kVA |
| 3,6 |
Fase |
cavo trifase 4 |
| 3,7 |
Grado dell'isolamento |
H |
| 3,8 |
Grado di protezione |
IP23 |
| 4 |
Sistema di controllo del gruppo elettrogeno |
| 4,1 |
Marca |
Deif |
| 4,2 |
Modello |
AGC200 |
| 4,3 |
Funzioni |
partenza del Un-bottone/fermata, pannello dati, registrazione, protezione e monitoraggio ecc. |
| 4,4 |
Displayer |
RPM/pressione del lubrificante/temperatura dell'acqua che esegue distribuzione di carico corrente di potere reattivo di potere attivo di frequenza di tensione di ore ecc |
| 4,5 |
Funzioni di protezione |
Controllo in modo allarmante ed automatico per la temperatura dell'alta marea, la pressione bassa del lubrificante, sopra velocità, sovracorrente, minimo di tensione di AC/DC/livello, cortocircuito ecc |
| 5 |
Baldacchino |
Baldacchino antipolvere con ventilazione di pressione positiva |
|
1. I dati sono basati su potere calorifico su o al di sopra di gas naturale 35.88MJ/Nm3 che si conformano alle norme ISO8528/1, ISO3046/1 e BS5514/1.
2. I dati tecnici hanno acquistato nelle condizioni normali: pressione barometrica: 100kPa, temperatura ambiente: 25°C, umidità relativa: 30%.
3. Nelle condizioni normali i dati si conformano all'iso standard 3046/1evaluation di BACCANO. La tolleranza stimata del consumo del gas naturale è all'interno di ±5%.
4. Il fattore di potenza è 0,8 e sopra.
5. Il vapore Nox contende ≤500ppm;
|
Funzioni del generatore del gas
Modello di partenza
I generatori del gas sono avviati dalla batteria di CC 24V. Nessun'altra alimentazione elettrica diesel di griglia o del generatore ha avuto bisogno di.
Fermata emergente
C'è fermata emergente manuale e arresto di emergenza automatico di guasto in caso di perdita del gas naturale, sovracorrente ecc.
Controllo del generatore del gas
il controllo del Un-bottone, l'adeguamento automatico di rapporto aria-carburante, il controllo automatico di fattore di potenza, l'aumento automatico del carico e la diminuzione possono essere realizzati sul generatore.
Sistema di controllo del generatore: Il gabinetto di controllo ha un displayer. Nel gabinetto, ci sono regolatori, i relè, i fusibili, metri, regolanti i bottoni, gli indicatori ed il tasto di arresto emergente per verificare e controllare il processo di lavoro del generatore.
Protezione del generatore nel caso di guasto
Il sistema di controllo ha le funzioni della protezione e alarmings sani/leggeri per il carico eccessivo, sopra la corrente, il cortocircuito, il potere inverso, il underfrequency, il overfrequency, il undervoltage, la sovratensione, sopra la velocità ecc.
Per i leggeri guasti come temperatura elevata di acqua di raffreddamento, la pressione bassa del lubrificante, sopra il carico, la partenza di venire a mancare, là sarà leggera e la fermata in modo allarmante ed automatica o manuale sana è permessa.
Per guasto severo come temperatura elevata del motore, della pressione bassa del lubrificante, sopra la velocità ecc, si fermerà automaticamente ed allarmando sarà spedito.
