Descrizione di prodotto

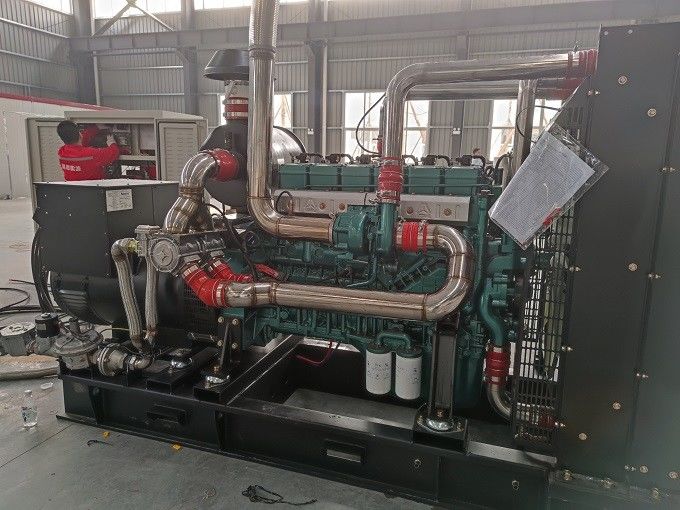

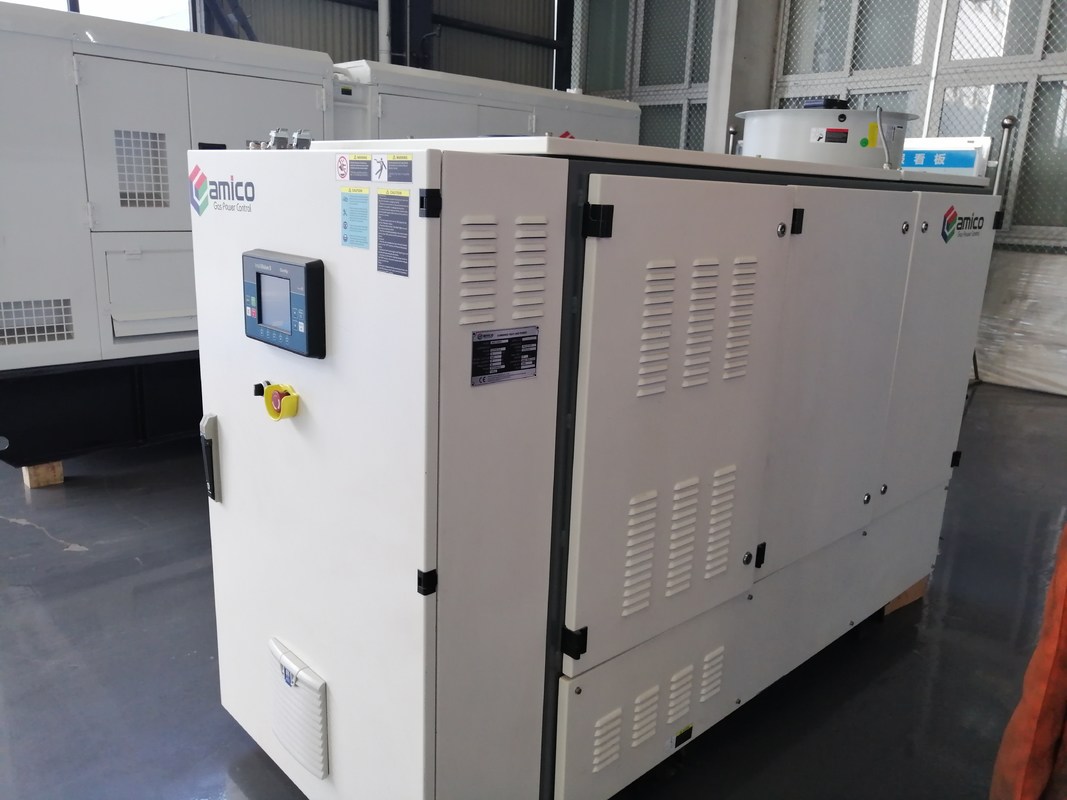

Calore di CHP del biogas 625KVA & cogenerazione di potere
Descrizione di calore di CHP del biogas 625KVA & di cogenerazione di potere
Il sistema di cogenerazione del calore & di potere di CHP del biogas 500kW seleziona i motori a gas di Cummins come alimentazione di rete. Questo motore è ampiamente usato nel gas naturale e la produzione di energia e del biogas è ben noti per la sue prestazione ed affidabilità.
Il combustibile gassoso di uso del gruppo elettrogeno come sua risorsa di potere e tramite il motore dell'accensione a scintilla per convertire potere termico in elettricità. Il sistema di raffreddamento, il sistema di lubrificazione, il sistema di rifornimento di combustibile, il sistema di controllo, il sistema dell'output di forza motrice, il sistema di sincronizzazione, il calore che recuperano il sistema e la base di appoggio sono forniti. È un dispositivo di uscita elettrico integrato ed inoltre accetta il vario combustibile gassoso.
1) Il motore a gas è collegato con l'alloggio del volano di SAE dell'alternatore attraverso un accoppiamento elastico di coppia di torsione e poi è installato su una base di appoggio solida. Il sistema di diminuzione di scossa inoltre è installato per evitare la scossa durante il funzionamento.
2) L'insieme della valvola a gas, che include la valvola di globo manuale, il manometro, il filtro e la valvola regolante la pressione, è integrato sulla base di appoggio.
3) Motore a gas
Il motore a gas provato è controllato dal sistema di controllo importato dell'magra-ustione del fine-ciclo del gas che comprende il sistema di accensione dell'alta energia, il regolatore gas-esclusivo della velocità, la valvola di regolazione di portata del combustibile, miscela variabile Venturi. Il sistema inoltre è ottimizzato dalla nostra società per raggiungere l'alte affidabilità ed efficienza.
4) Alternatore
Il CA autoeccitato senza spazzola mported affidabile ed efficiente ha sincronizzato l'alternatore è selezionato.
5) Il calore dell'acqua del rivestimento recupera il sistema
Lo scambiatore di calore è ss che brasano lo scambiatore di calore del piatto.
Parametri tecnici
| Dati & & calore di CHP del biogas di tecnologia di fabbricazione 625KVA & cogenerazione di potere |
| Conceduto sovraccarichi 110% (ora) |
1 |
Fattore di interferenza del telefono (TIF) |
≤50 |
| Campo di regolazione di tensione |
≥±5% |
Fattore armonioso del telefono (THF) |
≤2%, secondo
BS4999
|
| Deviazione di tensione dell'equilibrio |
≤±1% |
Tecnologia di fabbricazione
- Telaio base saldato speciale, ammortizzatori di vibrazioni interni e progettazione per l'intero sollevamento
- Con pittura di alta classe, resistenza sopportabile di luminosità pure contro abrasione e deturpare
- Manuale dell'installazione, operazione e manu- di manutenzione
programma dei collegamenti di Al
Norme e certificato
- ISO3046, ISO8528
- GB2820BS5000PT99, AS1359
- IEC34ISO9001: certificazione 2008 del sistema di qualità
|
| deviazione di tensione dello Transitorio-stato |
-15%~20% |
| Tempo di recupero di tensione (s) |
≤4 |
| Squilibrio di tensione |
1% |
| Regolamento di frequenza dell'equilibrio |
±0.5% |
| Transitorio - regolamento di frequenza dello stato |
-15%~12% |
| Tempo di recupero di frequenza (s) |
≤3 |
| Banda di frequenza dell'equilibrio |
0,5% |
| Risposta di tempo di recupero (s) |
0,5 |
| Tasso di distorsione di seno di forma d'onda di tensione di linea |
≤ 5% |
| |
|
| Portata dello scarico |
3138kg/h |
| Temperatura del vapore di scarico |
680℃ |
| Front End Max. Contropressione permesso |
5kPa |
| Emissione (facoltativa) |
|
| (Ossigeno del carico 5% di 100%) NOx: |
< 500="" mg="">
|
| (Ossigeno del carico 5% di 100%) CO/CH4 |
mg Nm3 del ≤ 600 |
| (Ossigeno del carico 5% di 100%) NMHC |
≤ 125mg/Nm3 |
| Rumore |
| SPL a 7m (stato standard dell'ambiente) |
500BG/108dB (A) & 500BGS/83dB (A) |
[1] emissione dopo il catalizzatore.
| Caratteristiche di funzionamento dell'alternatore |
|
|
|
Dati del motore |
|
| Marca |
Alte di Mecc |
Marca del motore |
Baudouin (Weichai) |
| Modello |
ECO40-1.5L4B |
Modello |
12M33D690 |
| Tensione nominale (V) |
380 |
400 |
415 |
Tipo |
Cilindro di V Type-12, sovralimentazione |
| Potere stimato (H) (chilowatt) |
500 |
500 |
500 |
Il × alesato distanzia (millimetri) |
150 mm×185 millimetro |
| Capacità stimata (H) (KVA) |
625 |
625 |
625 |
Spostamento (L) |
39,2 |
| Efficienza elettrica % (400V) |
96,8 |
96,8 |
96,8 |
Rapporto di pressione |
11 |
| Fattore di potenza |
|
0,8 |
|
Potenza d'uscita nominale |
690kW/1500rpm |
| Collegamento del cavo |
|
D/Y |
|
Max. Lubricant Consumption (g/kW.h) |
0,3 |
| Classe d'isolamento del rotore |
|
H |
|
Input minimo dell'aria (kg/h) |
3012 |
| Rate Temperature Raise |
|
F |
|
Modo dell'accensione |
Controllo elettrico, accensione indipendente dell'alta energia del singolo cilindro |
| Metodo di eccitazione |
Senza spazzola |
Modo di controllo del combustibile |
Ustione magra, controllo rigoroso del ciclo |
| RPM (min-1) |
|
1500 |
|
Modo di regolamento |
Controllo elettrico |
| Classe di protezione di recinzione |
|
IP23 |
|
Raffreddamento |
Raffreddamento ad acqua forzato |
Norma withGB755, BS5000, VDE0530, NEMAMG1-22, IED34-1, CSA22.2 e AS1359 di conformità dell'alternatore.
Nel caso delle variazioni nominali di tensione delle condutture da ± 2%, un regolatore di tensione automatico (AVR) deve essere utilizzato.
