ContPerson : Robin Liao
Numero di telefono : +86 13882226685
WhatsApp : +8613882226685
| Quantità di ordine minimo : | Insiemi 1 | Prezzo : | $425,800.00-498,800.00/Sets >=1 Sets |
|---|---|---|---|
| Imballaggi particolari : | Imballaggio degno del mare. | Tempi di consegna : | 90 giorni |
| Capacità di alimentazione : | 50 insieme/insiemi per Mese |
| Luogo di origine: | La Cina | Marca: | Baudouin |
|---|---|---|---|
| Certificazione: | ISO | Numero di modello: | 16M33D1289 LNG/CNG |
|
Informazioni dettagliate |
|||
| Garanzia: | 1 anno | Tensione nominale: | 400V/600 V |
|---|---|---|---|
| Velocità: | 1500/1800 di giri/min. | Frequenza: | 50Hz/60 hertz |
| Porto: | Shanghai/Canton | ||
| Evidenziare: | generatore del gas dello steyr t12 ISO9001 CNG,generatore del gas della cogenerazione CNG dello steyr t12,gruppi elettrogeni del lng dello steyr t12 1200KW |
||
Descrizione di prodotto
I motori a gas di Weichai 16M33D1280NG e gli alternatori del alte ECO46 del mecc sono selezionati. In un baldacchino, un generatore del gas 1.2MW, un sistema di raffreddamento di orizzontale ed un sistema di controllo è integrato. Il baldacchino è prova del gattino e della sabbia. La progettazione di controllo di zona di temperatura permette al generatore normalmente è azionata alla gamma di temperature -30℃ a 50℃.
Generatore del gas 1.2MW

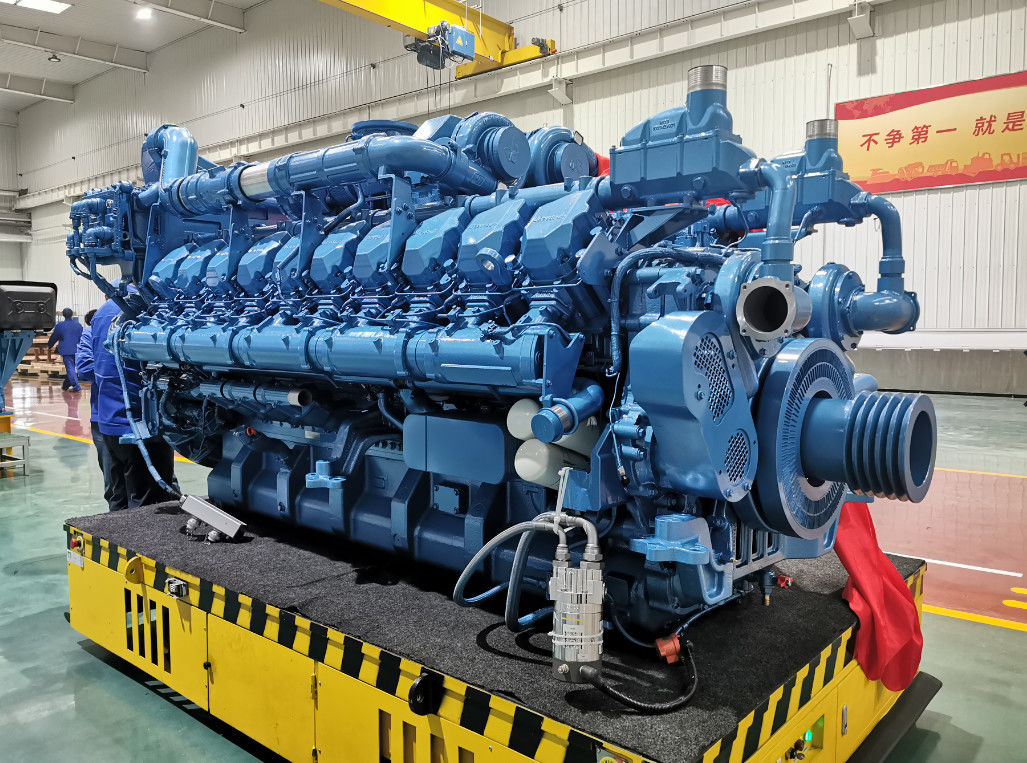

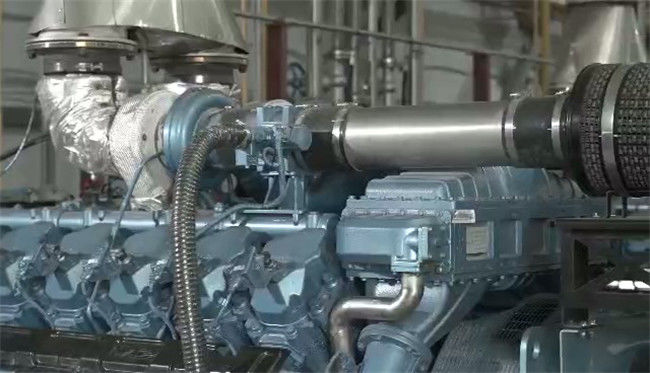

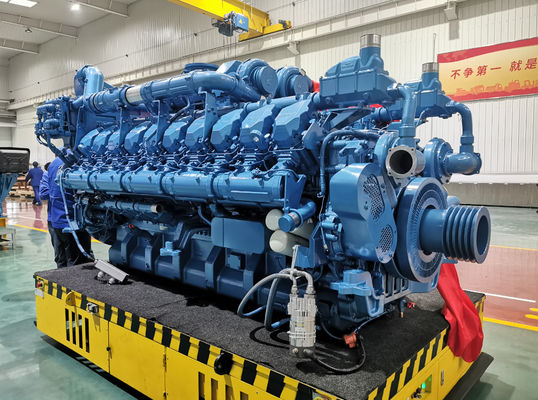

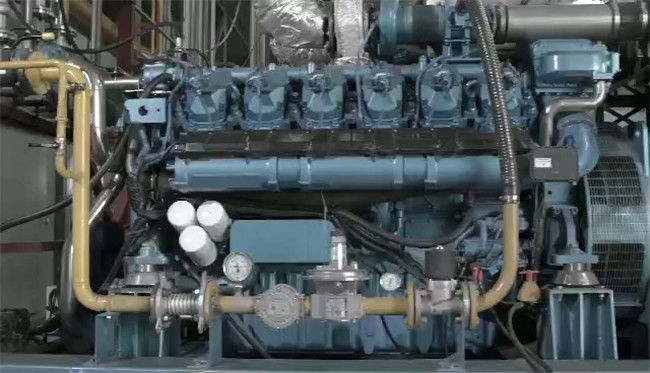

Motore a gas
Il motore del gas naturale di Baudouin 16M33D1289 è selezionato.
Il motore a gas profondamente è sviluppato nei sistemi di controllo del combustibile per migliorare la sua adattività elettrica di efficienza, dell'affidabilità e del combustibile per determinate condizioni di lavoro.
Lo sviluppo anche dare considerazione per la risposta, l'economia del combustibile, l'affidabilità e la sicurezza dinamiche.
Il motore a gas provato è controllato dal sistema di controllo importato dell'magra-ustione del fine-ciclo del gas che comprende l'ultimo sistema di controllo di Woodward, il sistema di accensione intelligente di Hoerbiger, l'alta sovralimentazione efficiente di ABB, l'accensione di consolidamento in-dipendente del singolo cilindro, il sistema di regolamento della velocità elettrica, sistema di controllo del fine-ciclo del combustibile, il sistema dell'autoadattamento dell'ambiente e l'auto diagnosticano ed il sistema di protezione. Tutti questi sistemi assicureranno il controllo accurato ed affidabile del motore a gas ed assicureranno le sue prestazioni economiche, dinamiche ed ambientali. I sistemi inoltre sono ottimizzati dalla nostra società per raggiungere l'alte affidabilità ed efficienza.

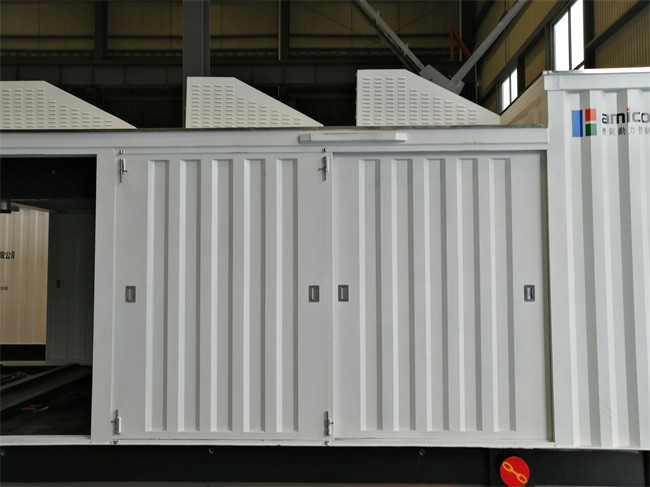

Baldacchino
I 30 piedi di baldacchino di lunghezza esclusivamente è progettato per il generatore 1.2MW. La superficie è ricoperta da poliuretano che è brillante ed usura-resistere. Nel baldacchino, c'è gabinetto di controllo, la cabina del generatore, presa d'aria/sistema filtro di uscita. Sulla cima del baldacchino, c'è sistema di raffreddamento orizzontale. L'approvvigionamento di gas è messo ad un'estremità ed il cavo elettrico è collegato da un'altra estremità. Questa disposizione conclude l'accordo del tubo e del cavo di gas del sito facile e conveniente.
Sistema di raffreddamento
Il controllo elettrico del fine-ciclo della capacità di raffreddamento ad acqua del sistema di raffreddamento di orizzontale massimo minimo della temperatura, su efficienti, di potere basso di fan, del refrigeratore e del rivestimento è fornito per permettere al generatore che è utilizzato nella temperatura ambiente differente.
Parametri del sistema di raffreddamento della Tabella 3-1:1.2MW
| Radiatore del rivestimento | Radiatore del refrigeratore | |
| Temperatura ambiente progettata | 50℃ | 45℃ |
| Potere di raffreddamento progettato | 960kW | 130kW |
| ridondanza di raffreddamento 1200kW | 115% | 122% |
| ridondanza 1100kWCooling | 128% | 139% |
| ridondanza 1000kWCooling | 143% | 155% |
| Superficie radiante | ≥670㎡ | ≥505㎡ |
| Materiali | Tubi di rame/alette di rame | Tubi di rame/alette di rame |
| Temperatura ambiente applicata | -30℃~50℃ | -30℃~45℃ |
Alternatore
Il generatore sincrono senza spazzola di corrente alternata di Mecc Alte ECO46 con rinforzare le componenti commoventi è selezionato per migliorare la resistenza degli alternatori per caricare l'impatto e l'interferenza e per accertarsi della sua operazione affidabile e stabile a lungo termine.
Sistema di controllo del gruppo elettrogeno
Il sistema di controllo del generatore è DEIF che il sistema di controllo intelligente del generatore che realizza l'inizio automatico, si accelera, accendendo, assegnazione del carico e parallela, la separazione del freno, raffreddarsi e fermata. Il sistema di controllo telecomandato ed è inoltre disponibile.
Parametri tecnici del generatore del gas
Parametri tecnici per il generatore del gas 1.2MW/400V
| S.N | Oggetto | Parametri |
| 1 | Gruppo elettrogeno | Generatore del gas 1.2MW con il baldacchino |
| 1,1 | Modello del generatore | EW-1200NGB-1/4A |
| 1,2 | Potere stimato | 1200kW |
| 1,3 | Corrente nominale | 2165A |
| 1,4 | Tensione nominale | 230/400V |
| 1,5 | Frequenza nominale | 50Hz |
| 1,6 | Modo di partenza | Inizio elettrico di DC24V |
| 1,7 | Regolamento di velocità | Regolamento elettrico |
| 1,8 | Controllo del combustibile | Magra-ustione, controllo del Fine-ciclo |
| 1,9 | Accensione | Accensione In-dipendente dell'alta energia cilindro elettrico di controllo del singolo |
| 1,10 | Controllo del gruppo elettrogeno | Partenza/fermata del Un-bottone |
| 1,11 | Consumo del lubrificante | ≤0.2g/kWh |
| 1,12 | Efficienza elettrica | ≥40.1% (carico di 80%~100%) |
| 1,13 | Dimensioni | 9000×3000×2900mm (altezza dopo installazione 4500mm) |
| 1,14 | Peso netto | 14900kg |
| 2 | Motore | |
| 2,1 | Marca | Weichai/Baudouin |
| 2,2 | Modello | 16M33D1280NG |
| 2,3 | Spostamento | 52.3L |
| 2,4 | Presa d'aria | Turbocharge, refrigeratore forzato, struttura della Quattro-valvola |
| 2,5 | RPM stimato | 1500r/min |
| 2,6 | Raffreddamento | Refrigeratore acqua aria, raffreddamento ad acqua forzato |
| 2,7 | Lubrificazione | Lubrificazione a bagno di olio forzata |
| 2,8 | Efficienza termica del motore | 42% |
| 3 | Alternatore | |
| 3,1 | Marca | Alte di Mecc |
| 3,2 | Modello | ECO46 1S4A |
| 3,3 | Fattore di potenza | 0,8 (ritardo) |
| 3,4 | Generazione dell'efficienza | 95,3% |
| 3,5 | Capacità dell'alternatore | 1500kVA |
| 3,6 | Fase | cavo trifase 4 |
| 3,7 | Grado dell'isolamento | H |
| 3,8 | Grado di protezione | IP23 |
| 4 | Sistema di controllo del gruppo elettrogeno | |
| 4,1 | Marca | Deif |
| 4,2 | Modello | AGC200 |
| 4,3 | Funzioni | partenza del Un-bottone/fermata, pannello dati, registrazione, protezione e monitoraggio ecc. |
| 4,4 | Displayer | RPM/pressione del lubrificante/temperatura dell'acqua che esegue distribuzione di carico corrente di potere reattivo di potere attivo di frequenza di tensione di ore ecc |
| 4,5 | Funzioni di protezione | Controllo in modo allarmante ed automatico per la temperatura dell'alta marea, la pressione bassa del lubrificante, sopra velocità, sovracorrente, minimo di tensione di AC/DC/livello, cortocircuito ecc |
| 5 | Baldacchino | Baldacchino antipolvere con ventilazione di pressione positiva |
|
1. I dati sono basati su potere calorifico su o al di sopra di gas naturale 35.88MJ/Nm3 che si conformano alle norme ISO8528/1, ISO3046/1 e BS5514/1. 2. I dati tecnici hanno acquistato nelle condizioni normali: pressione barometrica: 100kPa, temperatura ambiente: 25°C, umidità relativa: 30%. 3. Nelle condizioni normali i dati si conformano all'iso standard 3046/1evaluation di BACCANO. La tolleranza stimata del consumo del gas naturale è all'interno di ±5%. 4. Il fattore di potenza è 0,8 e sopra. 5. Il vapore Nox contende ≤500ppm; |
||
Funzioni del generatore del gas
Modello di partenza
I generatori del gas sono avviati dalla batteria di CC 24V. Nessun'altra alimentazione elettrica diesel di griglia o del generatore ha avuto bisogno di.
Fermata emergente
C'è fermata emergente manuale e arresto di emergenza automatico di guasto in caso di perdita del gas naturale, sovracorrente ecc.
Controllo del generatore del gas
il controllo del Un-bottone, l'adeguamento automatico di rapporto aria-carburante, il controllo automatico di fattore di potenza, l'aumento automatico del carico e la diminuzione possono essere realizzati sul generatore.
Sistema di controllo del generatore: Il gabinetto di controllo ha un displayer. Nel gabinetto, ci sono regolatori, i relè, i fusibili, metri, regolanti i bottoni, gli indicatori ed il tasto di arresto emergente per verificare e controllare il processo di lavoro del generatore.
Protezione del generatore nel caso di guasto
Il sistema di controllo ha le funzioni della protezione e alarmings sani/leggeri per il carico eccessivo, sopra la corrente, il cortocircuito, il potere inverso, il underfrequency, il overfrequency, il undervoltage, la sovratensione, sopra la velocità ecc.
Per i leggeri guasti come temperatura elevata di acqua di raffreddamento, la pressione bassa del lubrificante, sopra il carico, la partenza di venire a mancare, là sarà leggera e la fermata in modo allarmante ed automatica o manuale sana è permessa.
Per guasto severo come temperatura elevata del motore, della pressione bassa del lubrificante, sopra la velocità ecc, si fermerà automaticamente ed allarmando sarà spedito.
Configurazione principale dei generatori del gas di Starlight
Sia il tipo aperto che il tipo generatori del baldacchino sono disponibili. Inoltre forniamo il sistema della tri generazione e di cogenerazione se avuti bisogno di.
Caratteristiche dei nostri gruppi elettrogeni del gas:
1. Emissione bassa & amicizia ambientale
La progettazione unica del combustor del motore fa la combustione completa e efficacemente riduce i gas nocivi quale il NOx nello scarico. Il nostro motore può raggiungere il mondo la maggior parte del limite di emissione rigoroso.
2. Efficacia economica
Con le soluzioni avanzate di integrazione di sistema e la progettazione unica, l'uso della tecnologia di controllo dell'magra-ustione raggiunge il più alto rendimento del combustibile ed il combustibile di risparmi fino a 15% che altri generatori del gas sulla stessa potenza installata.
Nel frattempo, il combustibile gassoso è paragonare economicamente competitivo al combustibile tradizionale della benzina o del diesel.
3. Adattabilità & flessibilità
La progettazione unica del sistema di controllo elettrico permette ai nostri generatori del gas di usare il vario combustibile gassoso e di essere utilizzata in quasi tutte le applicazioni complicate. I nostri generatori possono essere alimentati da LNC, da CNG, da GPL, dal biogas, da CBM, da Syngas ecc. I generatori sono utilizzati in centrali elettriche, giacimenti del gas & del petrolio (per la perforazione o produzione), fabbriche, costruzioni commerciali o governative, piante di LNG, fabbriche dell'alcool, materiali di riporto, aziende avicole ecc. I nostri motori a gas sono inoltre ampiamente usati in vari veicoli, quali i bus, camion, barche ecc. I nostri generatori e motori possono anche essere su misura secondo le condizioni del combustibile e di lavoro del cliente.
4. Affidabilità & affidabilità
Progettazione di Starlight e sviluppo dei motori a gas basati sulle piattaforme eccellenti del motore diesel e sulle piattaforme eccellenti combinate con l'estremità di avanguardia del sistema di controllo con la prestazione e l'affidabilità eccezionali. Alcuni dei nostri generatori hanno raggiunto l'annotazione di più di 30.000 ore senza revisione.
La tecnologia intellettuale di controllo dell'magra-ustione fa la temperatura di scarico media a 530℃, che notevolmente minimizza il carico termico del pistone e valvola per aria e l'affidabilità di tali componenti notevolmente è migliorato. La forte ed elettricità debole è destinata per essere separata, che evitano l'interferenza di controllo e nei termini migliora l'affidabilità delle componenti elettriche.
5. Risposta rapida
La reazione dinamica veloce dei nostri generatori può occuparsi facilmente della variazione istantanea del carico di impatto dagli impianti di perforazione. La reazione dinamica veloce può adattarsi al carico di impatto in circostanze varie e risponde all'esigenza del carico di impatto nel giacimento di petrolio.
6. Sicurezza ad alto livello
Il sistema di controllo intelligente raggiunge il monitoraggio e la registrazione in tempo reale dei generatori e dei loro parametri. Gli allarmi e la automatico-protezione cominceranno se qualunque anomalia è osservata.
Fabbrica con un'occhiata
L'industria il Co., srl di Starlight è una società innovatrice che dedica alla nuova ed applicazione a alta tecnologia.
Siamo un fornitore principale dei gensets alimentati del combustibile gassoso, unità di CHP/CCHP e un gruppo di soluzioni ad alta velocità dell'attrezzatura di potere per olio e industria del gas, bioenergia, smaltimento dei rifiuti urbani, metano del bacino carbonifero (CBM) e le applicazioni di syngas. Con quattordici anni di dedica in ricerca e sviluppo sul controllo di combustione del combustibile gassoso e della gestione di potere, siamo il pioniere e finora quello solo nel mondo che applica il gas naturale e l'olio ha associato il gas per alimentare gli impianti di perforazione della trivellazione petrolifera. L'attrezzatura di poteri del gas di Starlight inoltre caratterizza integrato e l'utilizzazione della gamma completa di energia e di energia riciclabile ha contenuto nello spreco di industria moderna.
Il gruppo della ricerca & di sviluppo della società è al piombo dagli esperti ben noti nel motore a gas. Il gruppo ha realizzato con successo dozzine di progetti tecnici nazionali importanti sullo sviluppo del motore a gas ed ha sviluppato parecchi generi di motori a gas.
I motori a gas di Starlight/gruppi elettrogeni/CHPs sono stati venduti a tantissimi paesi e regioni dappertutto. In futuro, Starlight si sforzerà sempre di migliorare lo sviluppo e l'applicazione avanzati dell'attrezzatura di energia, per trasformarsi in in un fornitore internazionale della soluzione di potere del gas.
Con dozzine di anni di dedica in ricerca e sviluppo di combustione del combustibile gassoso e della tecnologia della gestione di potere, abbiamo sviluppato i generatori del gas che variano da 3 chilowatt a 1500 chilowatt in una singola unità.
Gruppo di lavoro del generatore
Gruppo di lavoro dell'Assemblea di motore
